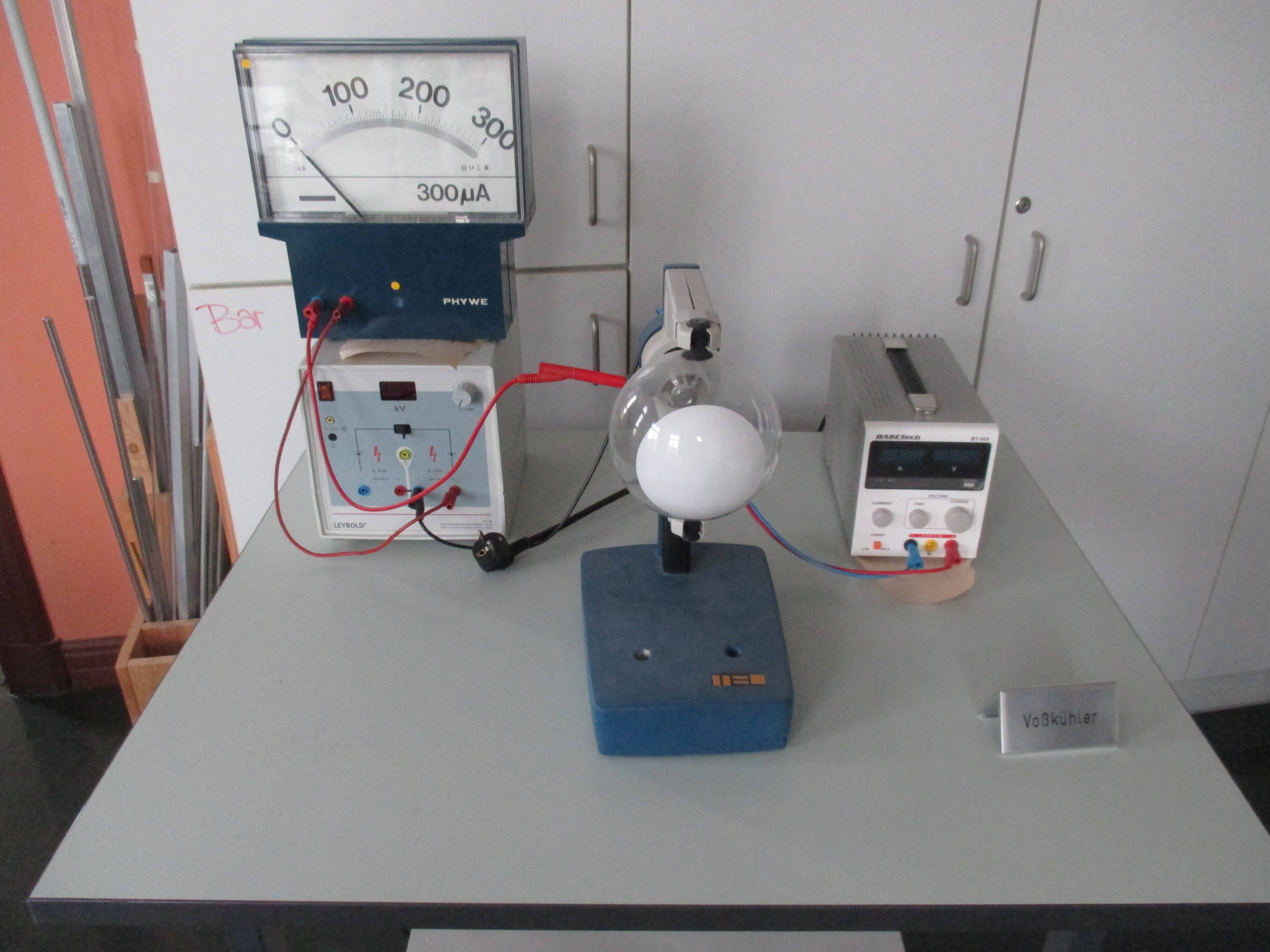

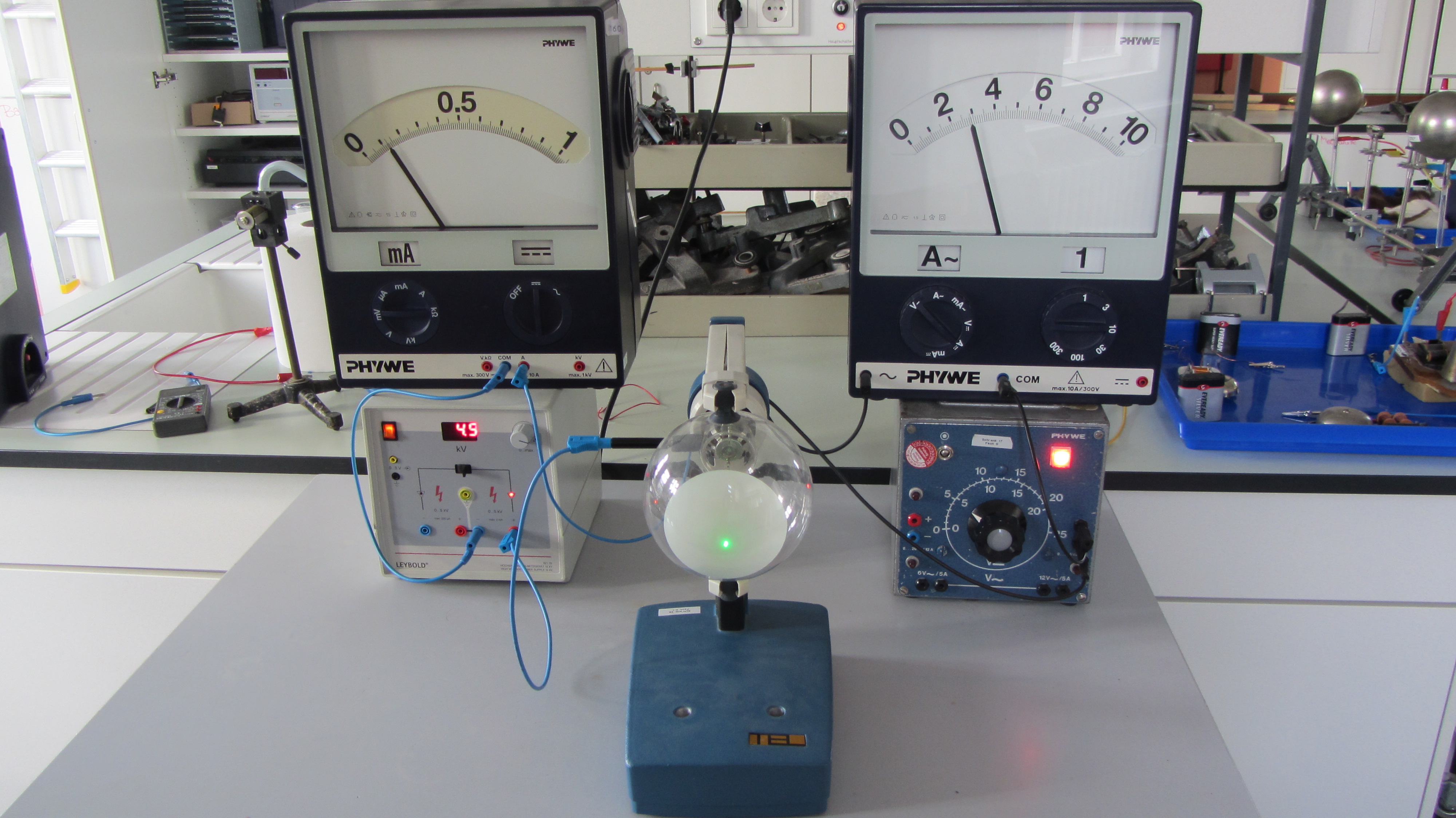

Beugungsröhre mit Graphitpulver
Hochspannungsnetzgerät (5kV)
Gleichspannungsquelle mit Strombegrenzung
Demomultimeter (300MikroA- für Beschleunigungsstrom)
MAX 300mA Heizung
MAX 200µA Anodenstrom

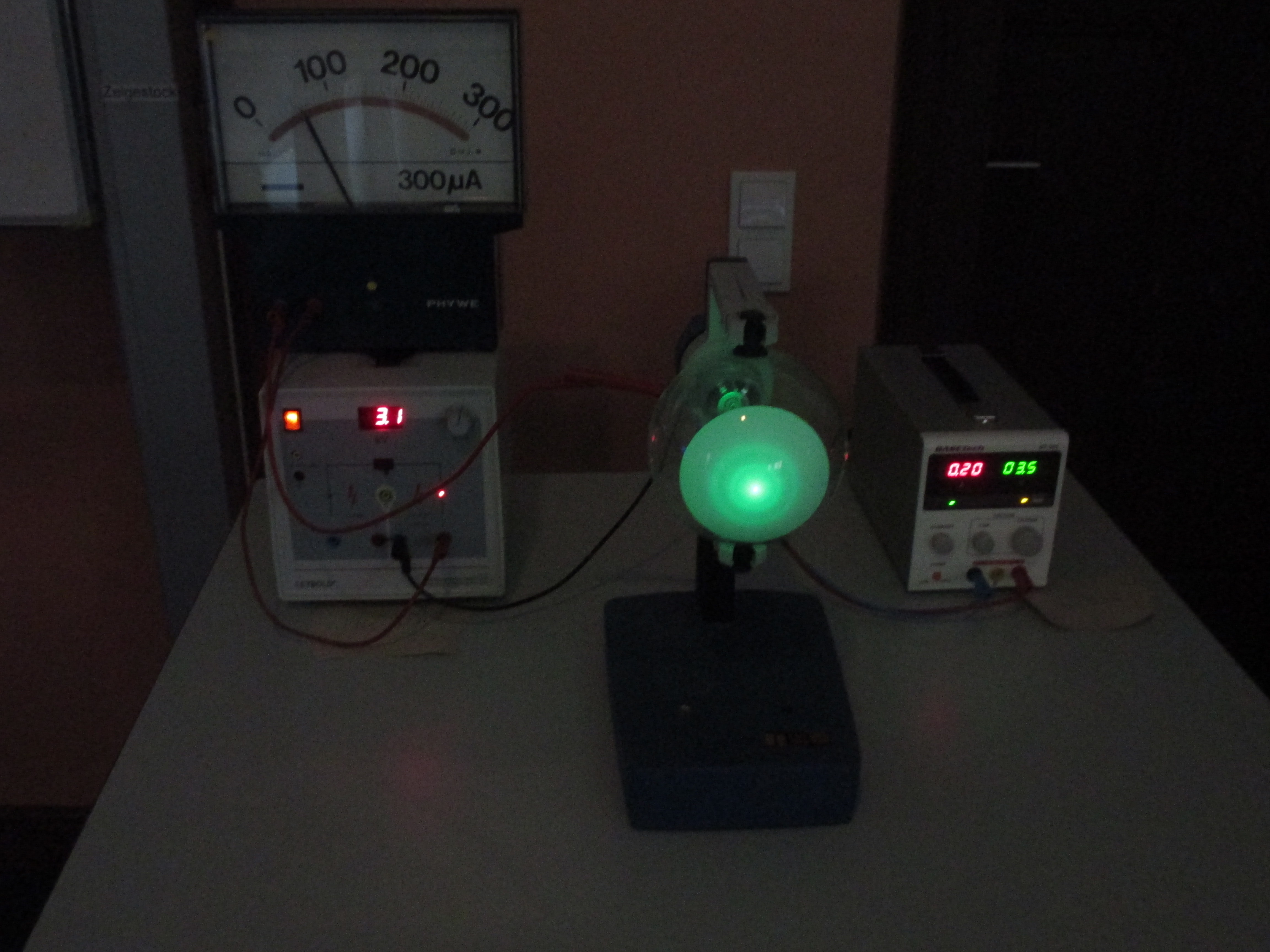

Strombegrenzung an Heizspannung auf 0,3A einstellen. Beim Anheizen lässt der Strom erst mit der Zeit nach. Im Dunkeln sind Beugungsringe zu sehen, deren Radien mit der Beschleunigungsspannung variieren. Kathode für Beschleunigung wegen internem Vorwiderstand an 2mm Buchse anschließen.

Abstand Graphitfolie-Schirm a=13,5cm
d1=2,13E-10m
d2=1,23E-10m
